螺丝牙外径的测量方法/部位
发布时间:2019-04-10 14:39:13

中华人民共和国机械行业标准

JB/T 9151.1-1999

eqv JIS B1071-1985



  牙外径测量方法

检具

说明



方法1 :用通端光滑卡规卡工件外螺纹,并应能顺利通过;用止端光滑卡规卡工件外螺纹,不应通过。



方法2 :用外径干分尺,在测试部位任相互垂直的两个直径方向上进行测量。



方法一:GB/T   3934 规定的通、止端光滑卡规

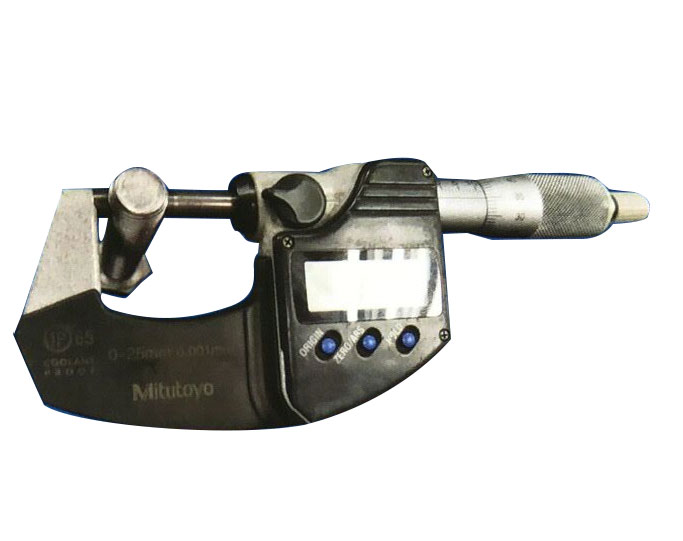

方法二:GB/T   1216规定的千分尺



大径的测试部位;短规格( L≤5d )在螺纹长度的1/2处;长规格( L>5d )在螺纹两端,但不应在螺纹收尾及不完整螺纹部分
