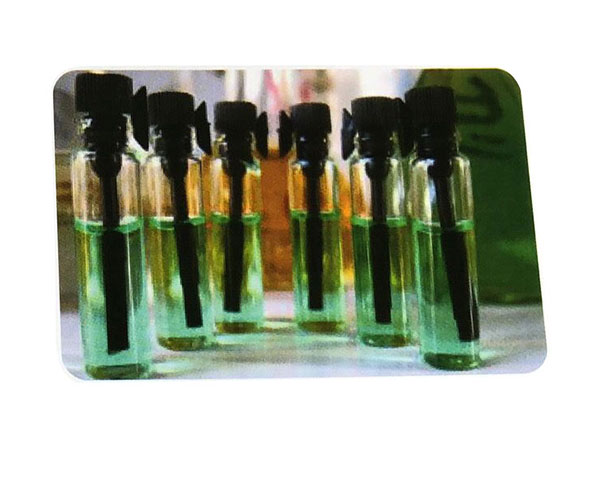

目前市场上存在一些快速检测不锈钢紧固件真假的方法 ,如用不锈钢药水及磁铁的方式,但经过多年验证,这两种方法并不科学,原因在于不锈钢药剂检测药水众多,成分复杂,无相关定性标准,实验方法要求不一等众多复杂问题 ,难以做定性判断,经我

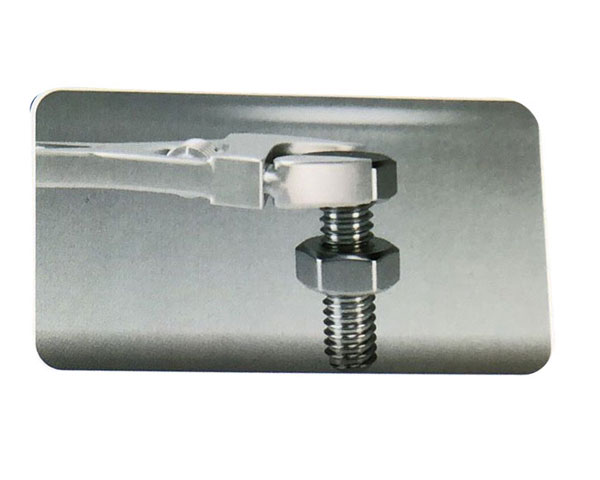

安全扭矩:为避免紧固件锁死而建议的扭矩值,如超过安全扭矩则可能导致锁死破坏扭矩:为避免紧固件断裂而建议的扭矩值,如超过破坏扭矩则可能导致断裂

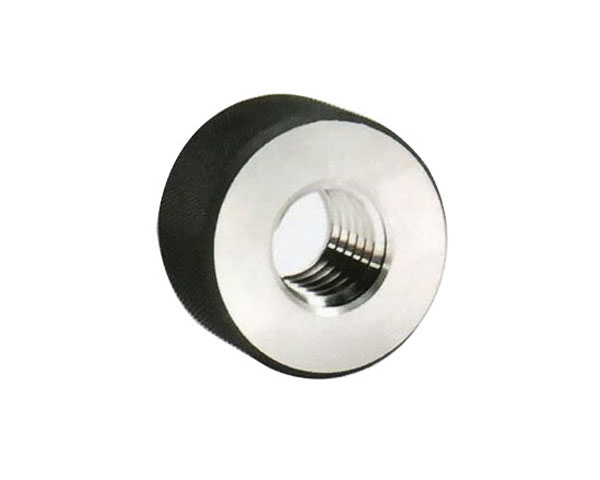

从我司多年处理经验发现,螺栓通止规检测不合格通常有五大问题,且很多情况并非真的不合格: 不同量具品牌间差异。市场上存在几大量具品牌,在测量上存在差异性,同测量项目使用不同品牌量具测量会出现不同判断,这-问题在我司处理案例中存在较多,但ASM

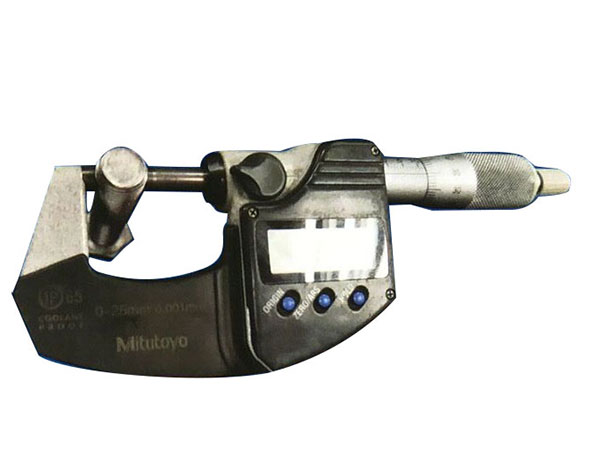

中华人民共和国机械行业标准JB/T 9151.1-1999eqv JIS B1071-1985 牙外径测量方法检具说明 方法1 :用通端光滑卡规卡工件外螺纹,并应能顺利通过;用止端光滑卡规卡工件外螺纹,不应
当前GB/T1220标准规定中对304材质Cu含量用”-”表示,对“_”代表“不允许含有”或“不做要求”有较多争议,合理的理解为“不做要求”。因为:原料冶炼说明。不锈钢原料来源主要有废料、铁矿石两类,在这些原料中均会有金属元素残留,如Cu和

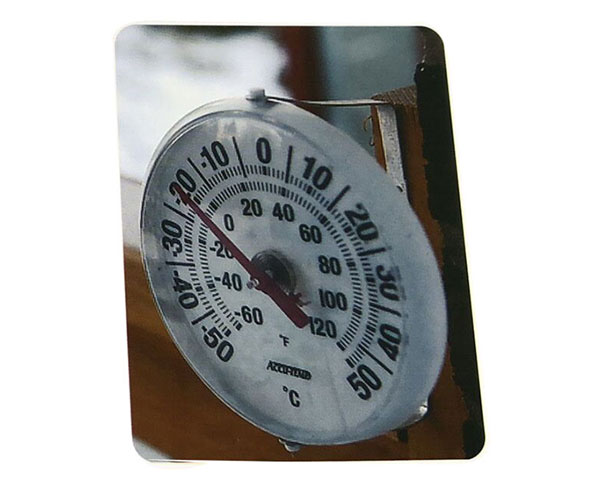

高温环境下适应性依据GB/T3098.6- 2014标准规定,不锈钢304及316产品在100°C以内不影响抗拉但超过100°C后温度每升高100°C,抗拉强度降低5%,在超过400°C后不建议使用。低温环境适应性依据GB/T3098.6-

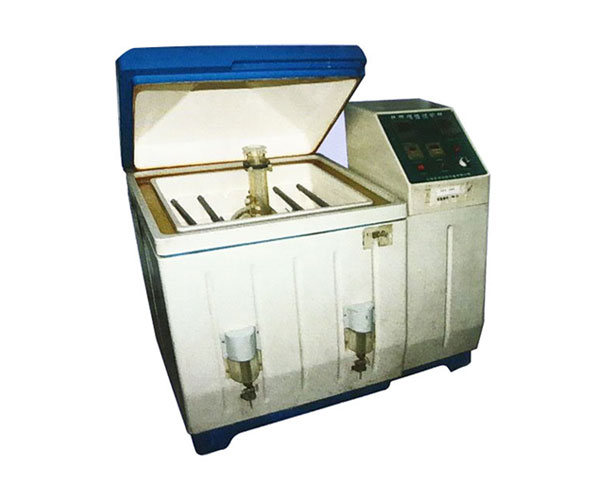

未做表面处理时目前不锈钢紧固件中,依据我司经验值判断,以304产品为例,未做任何表面处理情况下,不锈钢螺丝一般盐雾试验时间为48小时,螺母为96小时,但受产品本身表面粗糙组影响,不排除未到48小时生锈的可能性。处理后目前我司产品处理后盐雾试
